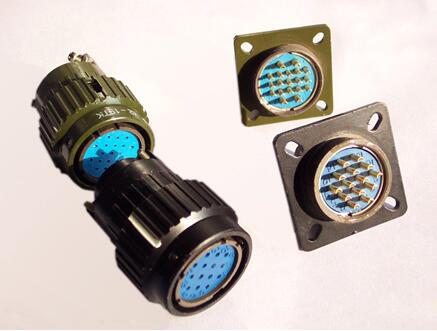

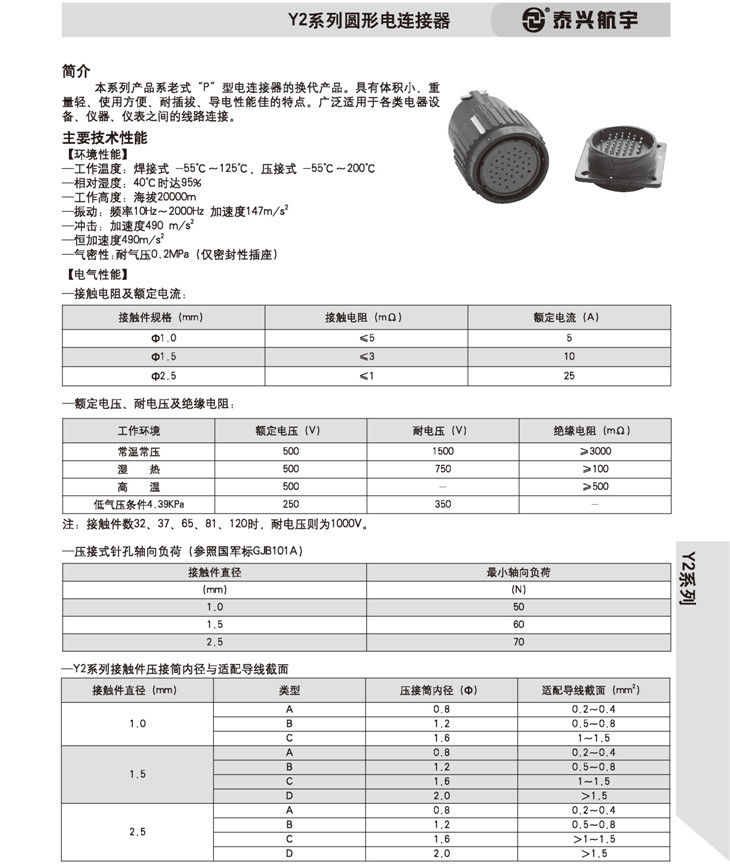

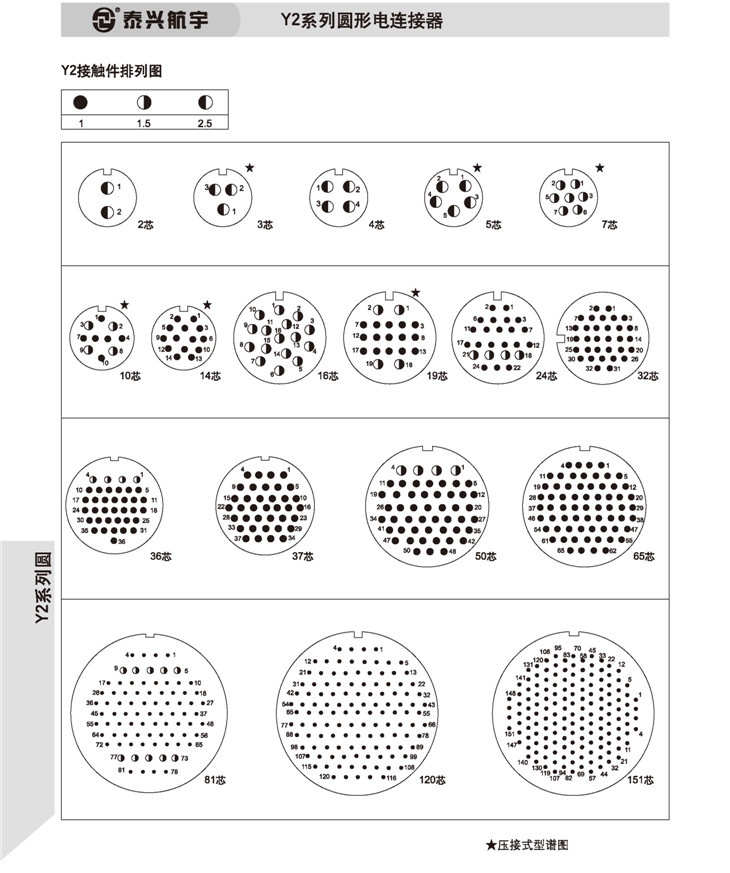

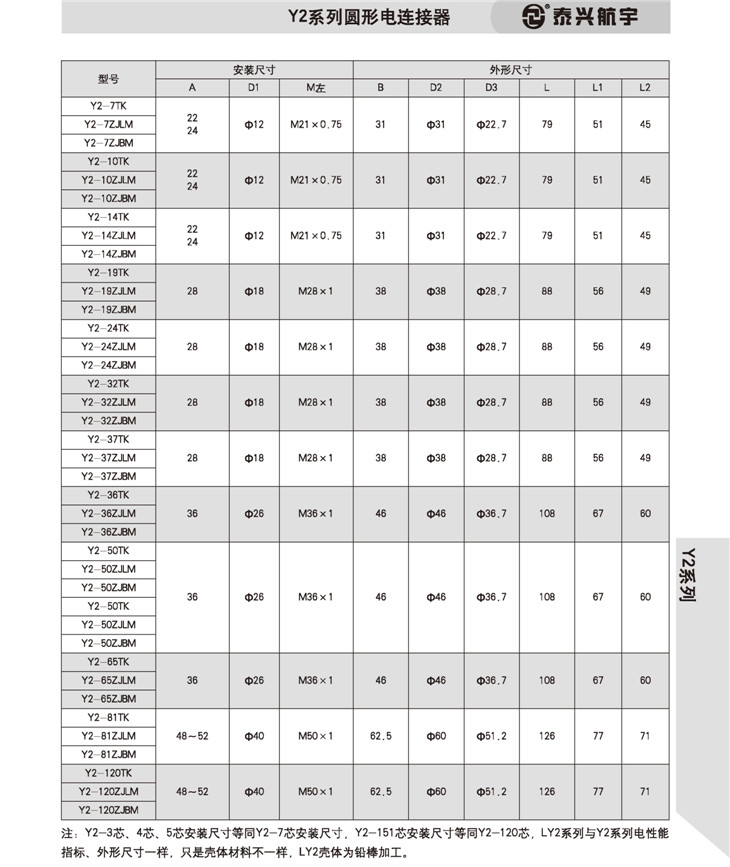

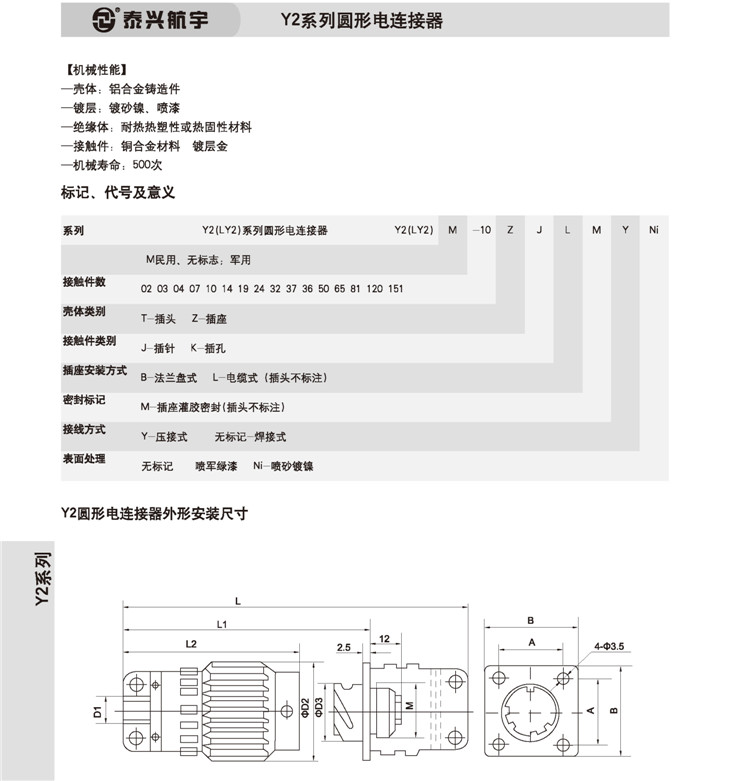

本系列產品系老式“P”型電連接器（航空插頭）的換代產品，具有體積小、重量輕、使用方便、耐插拔，導電性能佳，密封性好的特點。廣泛適用于各類電器設備、儀器、儀表之間的線路連接。
1、環境技術性能
工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
相對濕度：40℃時達95﹪
工作高度：海拔30000m
振動：頻率10Hz～2000Hz，加速度147m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
氣密性：耐氣壓0.2Mpa（僅密封性插座）
2、電氣性能
接觸電阻及額定電流：
|
接觸件規格（㎜） |
接觸電阻（ m Ω） |
額定電流（ A ） |
|
￠ 0.8 |
≤ 8 |
3 |
|
￠ 1.0 |
≤ 5 |
5 |
|
￠ 1.5 |
≤ 3 |
10 |
|
￠ 2.5 |
≤ 1 |
25 |
額定電壓、耐電壓及絕緣電阻：
|
工作環境 |
額定電壓（ V ） |
耐電壓（ V ） |
絕緣電阻（ m Ω） |
|
常溫常壓 |
500 |
1500 |
≥ 3000 |
|
濕熱 |
500 |
750 |
≥ 100 |
|
高溫 |
500 |
|
≥ 500 |
|
低氣壓條件 4.39KPa |
250 |
350 |
– |
注：接觸件數32、37、65、81、120時，耐電壓則為1000V
壓接式針孔軸向負荷（參照國軍標GJB101A）：
|
接觸件直徑（㎜） |
最小軸向負荷（N） |
|
1.0 |
50 |
|
1.5 |
60 |
|
2.5 |
70 |
Y2系列接觸件壓接筒內徑與適配導線截面：
|
接觸性直徑（㎜） |
類型 |
壓接筒內徑（￠） |
適配導線截面（㎜2） |
|
1.0 |
A |
0.8 |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
|
C |
1.6 |
1～1.5 |
|
|
1.5 |
A |
0.8 |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
|
C |
1.6 |
1～1.54 |
|
|
D |
2.0 |
＞1.5 |
|
|
2.5 |
A |
0.８ |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
|
C |
1.6 |
＞1～1.5 |
|
|
D |
2.0 |
＞1.5 |
