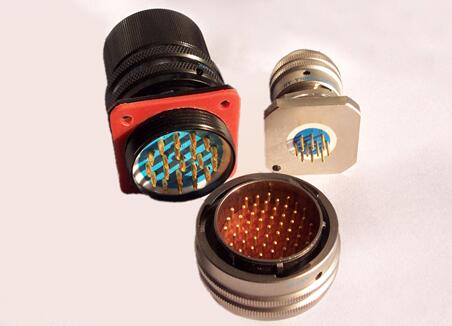

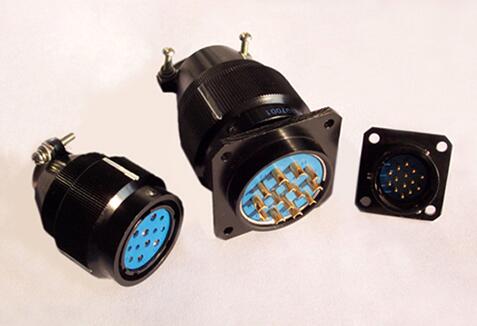

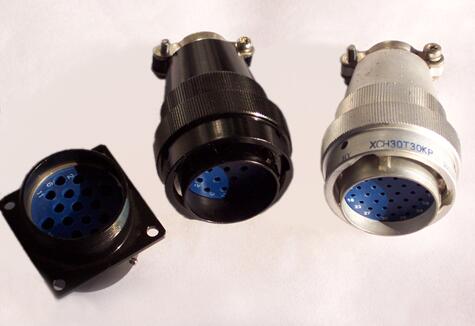

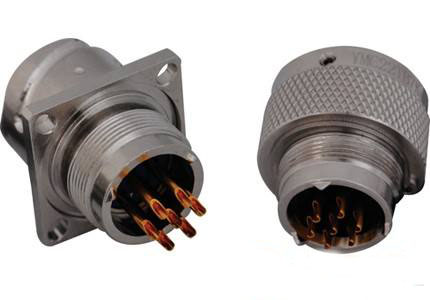

本系列產品系根據用戶需求開發，采用Y2系列型譜和接觸件，殼體用高強度鋁合金材料開發加工而成，除具有Y2型連接器性能外，還有殼體機械性能，電性能優于Y2的特點，可跟Y2系列完全兼容。
1、環境技術性能
工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
相對濕度：40℃時達95﹪
工作高度：海拔20000m
振動：頻率10Hz～2000Hz，加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
氣密性：耐氣壓0.2Mpa（僅密封插座）
2、電氣性能
接觸電阻及額定電流：
|
接觸件規格（㎜） |
接觸電阻（ m Ω） |
額定電流（ A ） |
|
￠ 0.8 |
≤ 8 |
3 |
|
￠ 1.0 |
≤ 5 |
5 |
|
￠ 1.5 |
≤ 3 |
10 |
|
￠ 2.5 |
≤ 1 |
25 |
額定電壓、耐電壓及絕緣電阻：
|
工作環境 |
額定電壓（ V ） |
耐電壓（ V ） |
絕緣電阻（ m Ω） |
|
常溫常壓 |
500 |
1500 |
≥ 3000 |
|
濕熱 |
500 |
750 |
≥ 100 |
|
高溫 |
500 |
|
≥ 500 |
|
低氣壓條件 4.39KPa |
250 |
350 |
– |
注：接觸件數32、37、65、81、120時，耐電壓則為1000V
壓接式針孔軸向負荷參照Y2系列
接觸件壓接筒內徑與適配導線截面參照Y2系列
