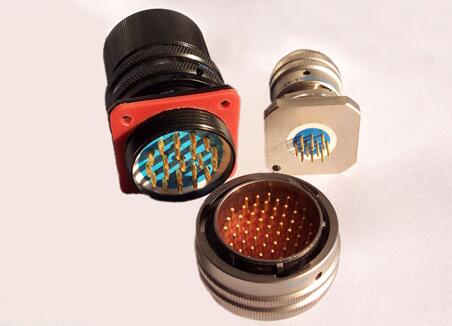

一、LYP系列圓形電連接器（航空插頭）簡介

　　本系列航空插頭殼體采用高強度鋁合金材料加工而成，卡口式外槽連接，具有體積小，重量輕，使用方便，耐插拔，密封性好，耐腐蝕，導電性能好，耐壓性能佳之優點，且能與YP系列互換，是老式“P”型連接器的理想換代產品，廣泛適用于電器設備及各類儀器、儀表之間的線路連接。

二、LYP系列圓形電連接器（航空插頭）主要技術性能

1、環境技術性能
　　工作溫度：焊接式–55℃～125℃、壓接式–55℃～200℃
　　相對濕度：40℃時達95﹪
　　工作高度：海拔20000m
　　振動：頻率10Hz～2000Hz，加速度196m/s²
　　沖擊：加速度490m/s²
　　恒加速度：490m/s²
　　氣密性：耐氣壓≥0.2Mpa（僅密封型）
2、電氣性能
　　接觸電阻及額定電流：

接觸件規格（㎜）	接觸電阻（ m Ω）	額定電流（ A ）
￠ 0.8	≤ 8	3
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10
￠ 2.5	≤ 1	25

　　接觸件與耐電壓：　　

接觸件數	耐電壓（ V ）
3、4、5、7、10、14、19	1500
24、32、36、37、50、65、81、120	1000

　
額定電壓、耐電壓及絕緣電阻：　　

工作環境	額定電壓（ V ）	耐電壓（ V ）	絕緣電阻（ m Ω）
常溫常壓	500	1500	≥ 3000
濕熱	500	1125	≥ 20
高溫	500		≥ 500
低氣壓條件 4.39KPa	250	350	–

　
　　壓接式針孔軸向負荷參照Y2系列
　　接觸件壓接筒內徑與適配導線截面參照Y2系列

3、機械性能：
　　殼體：高強度鋁合金材料
　　鍍層：陽極氧化著色、鍍鎳
　　絕緣體：耐熱熱塑性或熱固體材料
　　接觸件：銅合金材料鍍層金、銀
　　機械壽命：500次
